«СтанкоСаратов» производит нутч фильтры из полипропилена, либо из других полиэтилена, ПВХ, ПНД, ПВДФ. Нутч фильтр представляет собой наиболее простой фильтр периодического действия, работающий под вакуумом или давлением, в котором направления силы тяжести и движения фильтрата совпадают. Суспензия заливается на нутч сверху и в пространстве под ложным дном создается вакуум, в результате чего жидкая фаза суспензии проходит в виде фильтрата сквозь фильтровальную перегородку и удаляется из нутча, а твердая фаза суспензии в виде осадка накапливается на этой перегородке.
Производство нутч фильтров

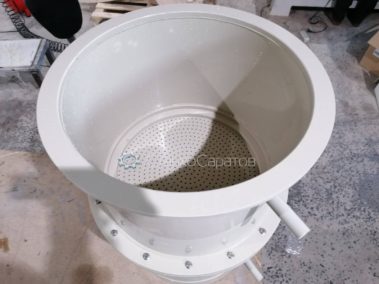

Нутч, работающий под вакуумом, изготавливается в виде прямоугольного или круглого открытого резервуара с плоским или выпуклым дном, над которым на некотором расстоянии находится ложное дно, предназначенное для поддержания горизонтальной фильтровальной перегородки. Преимуществом нутч-фильтра является простота конструкции, а недостатком— необходимость удаления осадка вручную.
Существует несколько более сложных конструктивных модификаций описанного нутча, разработанных с целью исключить удаление осадка вручную. К их числу относятся: опрокидывающийся нутч, с откидным дном, с поднимающейся мешалкой, при помощи которой осадок взмучивается и удаляется из фильтра в виде суспензии. Однако эти изменения не разрешили полностью вопрос о рациональном способе удаления осадка из нутча: ручной труд отчасти сохранился; увеличилась высота помещения в связи с устройством бункеров (для приема осадка с опрокидывающегося нутча) и поднимающихся мешалок; возможность удаления осадка в виде суспензии ограничена.
Технические данные нутч-фильтра

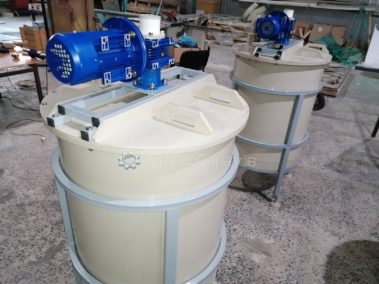

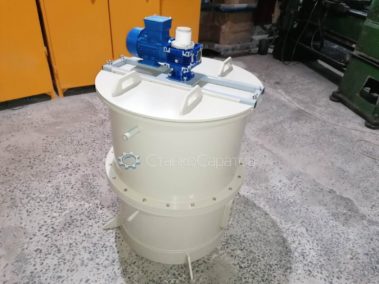

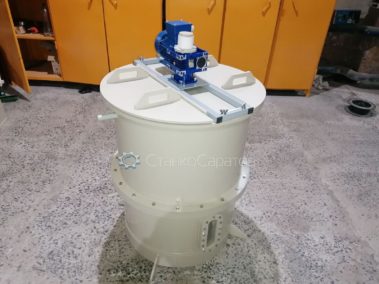

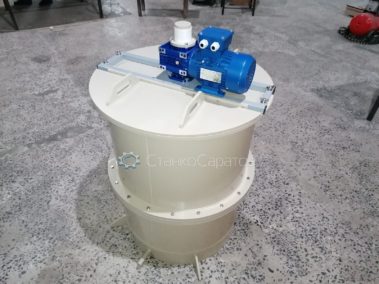

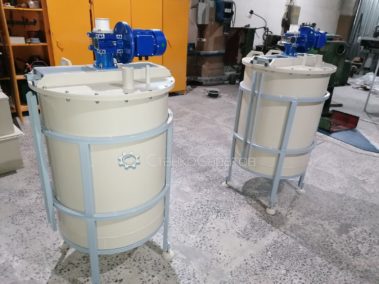

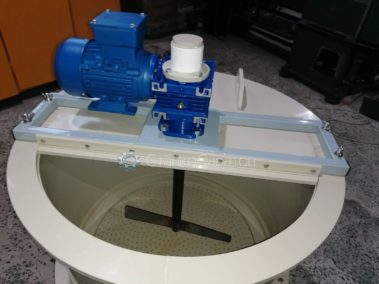

- Тип фильтра – открытый. Периодического действия, с перемешивающим устройством лопастного типа.
- Материал фильтра – полипропилен ТУ2246-006-33513246-2008. Цвет полипропилена – светло серый.
- Толщина стенок фильтра, не менее: 8 мм.
- Рабочий объем емкости для приема суспензии, не менее: 150 литров.
- Рабочий объем емкости для слива фильтрата не менее: 100 литров.
- Диаметр корпуса фильтра: 660 мм.
- Высота, не более: 1132 мм.
- Диаметр отверстий в перегородке: 5мм.
- Рабочая температура раствора, max: 50 ℃ .
- Разрежение в емкости для слива фильтрата, max: 0,04 Мпа.
